Tegn rigtigt
Forsyningsskinner, strømveje og symboler med IEC 60617 som stilreference. Ledninger hænger fast i terminalerne, også når du flytter rundt.
Til elektrikerlærlinge, undervisere og elektrikere
Tegn styringen.
Tryk på start.
Se den virke.
Relæværket er værkstedet til elektriske nøgleskemaer (styreskemaer) og en simulator til dine styrekredse. Tegn med rigtige symboler, simulér styringen, mål med multimeteret og find fejlene, før du står ved tavlen.
Virker i browseren, også på Mac og Chromebook · 1 time gratis
Opret en gratis konto med din mail. Ingen betaling. Har du allerede en konto, så log ind.
I samarbejde med ElKompas
K1 er faldet, og H1 er slukket
Prøv selv: Hold Start inde
88komponenttyper
16skabeloner
7opgaver med automatisk kontrol
14fejlfindingsopgaver
Funktioner
Dit nøgleskema fra første streg til færdig tegning
Ét værktøj til at tegne, afprøve og aflevere, fra den første relæstyring til kontaktorstyring med vendestarter og stjerne-trekant. Bygget til den måde, man faktisk lærer styringer på.
Simulér styringen
Hold starttrykket inde og se kontaktoren trække. Strømførende ledninger farves, så du kan følge strømmen hele vejen rundt.
Mål med multimeter
Mål spænding mellem to punkter, mens styringen kører, og gennemgang, når den er spændingsløs. Ligesom i virkeligheden.
Find fejlene
Kontrollen finder løse ledninger, manglende mærkning og typiske logikfejl og viser præcis, hvor de sidder.
Udskriv pænt
A4 eller A3 med tegningshoved, krydshenvisninger og terminalnumre. Gem som PDF, SVG eller PNG.
Lær undervejs
Trin-for-trin-vejledning, opgaver med automatisk funktionskontrol og fejlfindingsopgaver, hvor fejlen er gemt i skemaet.
Simulering
Forstå, hvorfor det virker. Ikke kun at det virker.

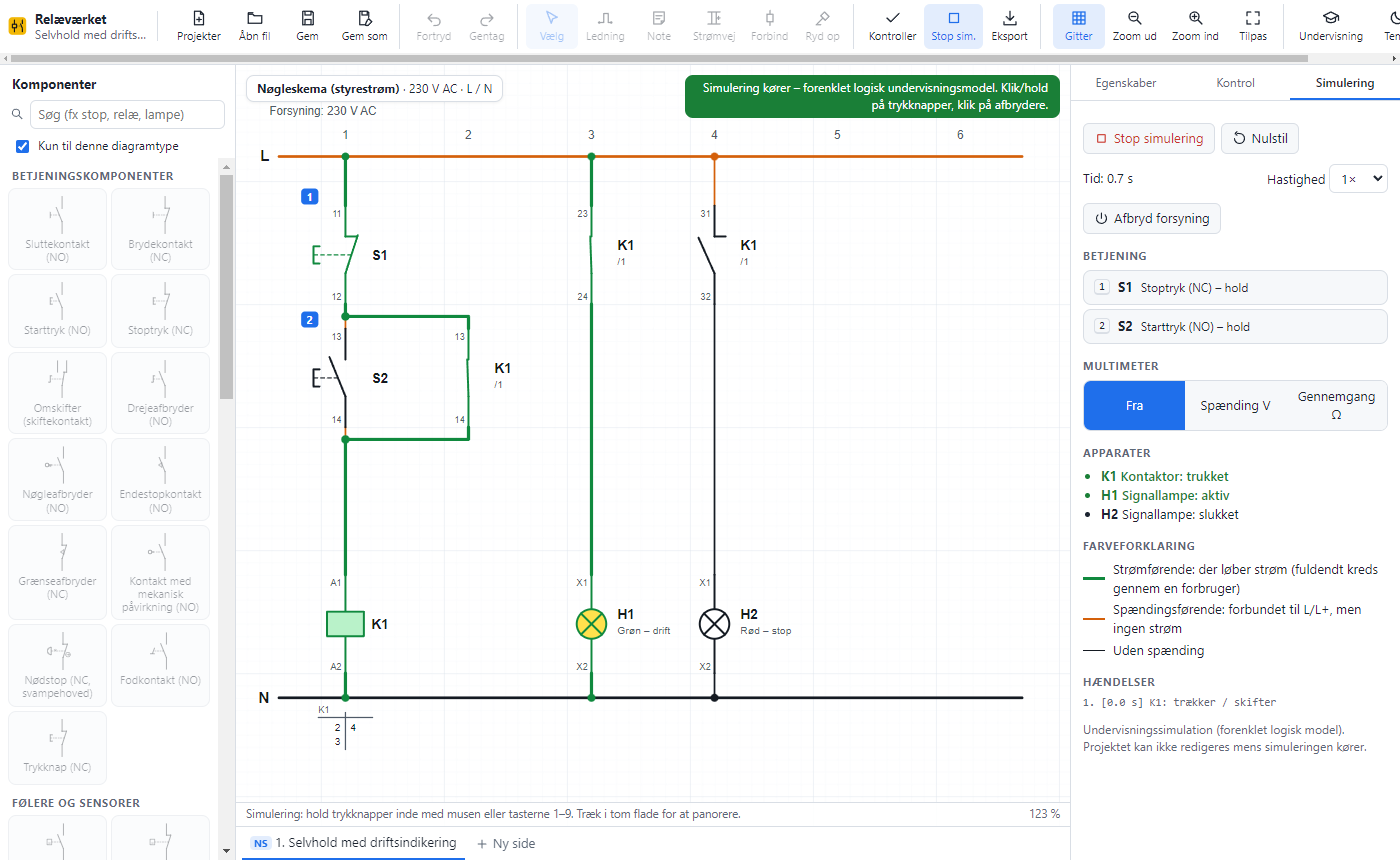

Tryk på knapperne med musen eller tasterne 1–9. Relæværket viser, hvilke ledninger der er spændingsførende, og hvor der løber strøm, så selvholdet, forriglingen og tidsrelæet giver mening.
Klik på en spole, lampe eller kontakt, mens simuleringen kører, og få forklaringen med det samme, fx "K1 får ikke strøm, fordi S2 (13-14) er åben."
Ny til selvhold? Læs, hvordan start, stop og selvhold med en kontaktor virker.
- Spoler, tidsrelæer, kiprelæ og motorværn
- Advarer ved kortslutning og svingninger
- Klik på et apparat og se, hvorfor det er tændt eller slukket
Fejlfinding
Fejlen er gemt. Kan du finde den?

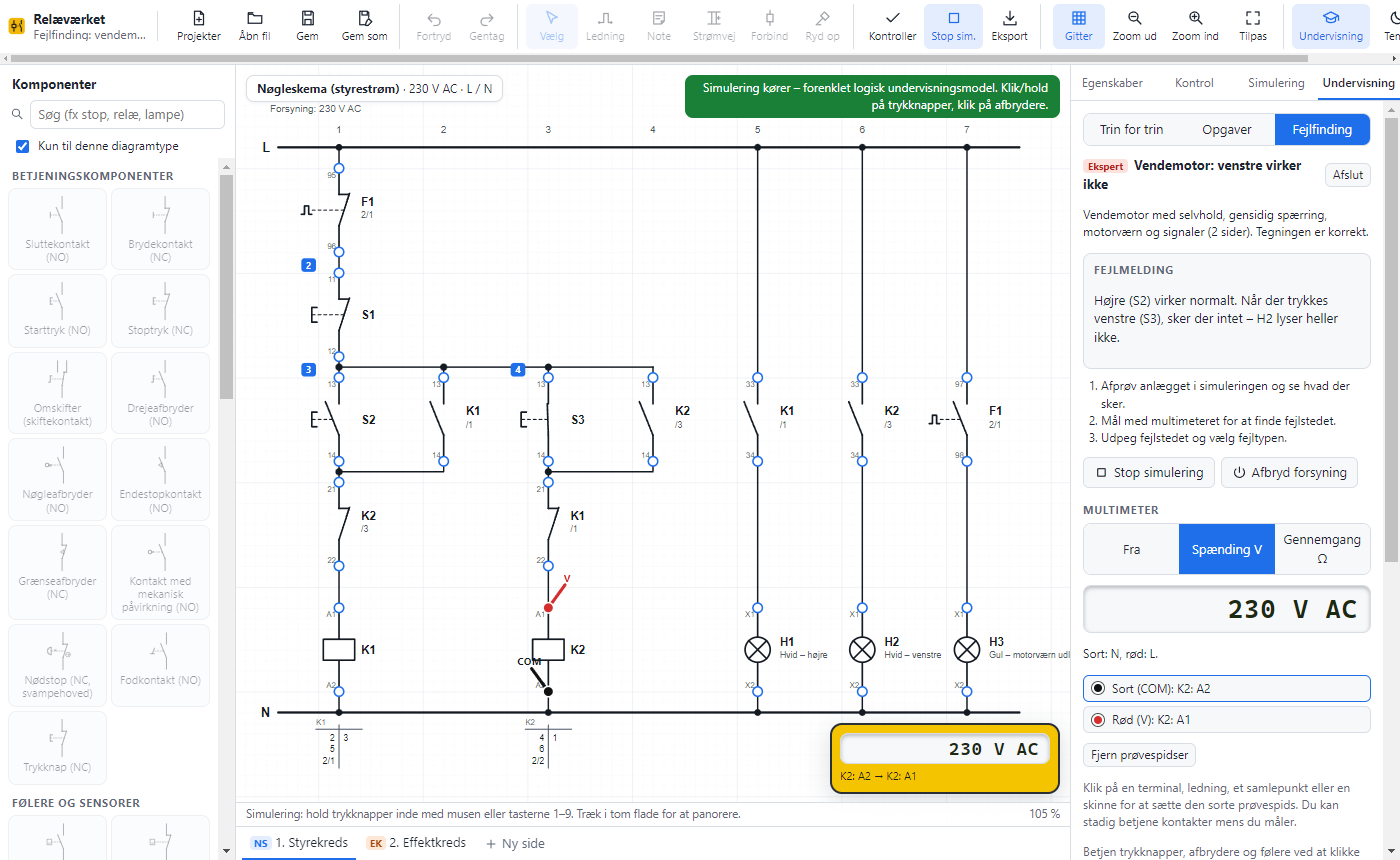

Fejlfindingsopgaverne giver dig en styring, der ikke virker som den skal. Brug multimeteret, mål dig frem og ret fejlen, præcis som du skal på arbejdspladsen.
- Mål spænding og gennemgang
- Realistiske fejl som afbrudte ledninger, defekte kontakter og brændte lamper
- Facit og forklaring, når du er færdig
Aflevering
Fra skærm til papir på et øjeblik

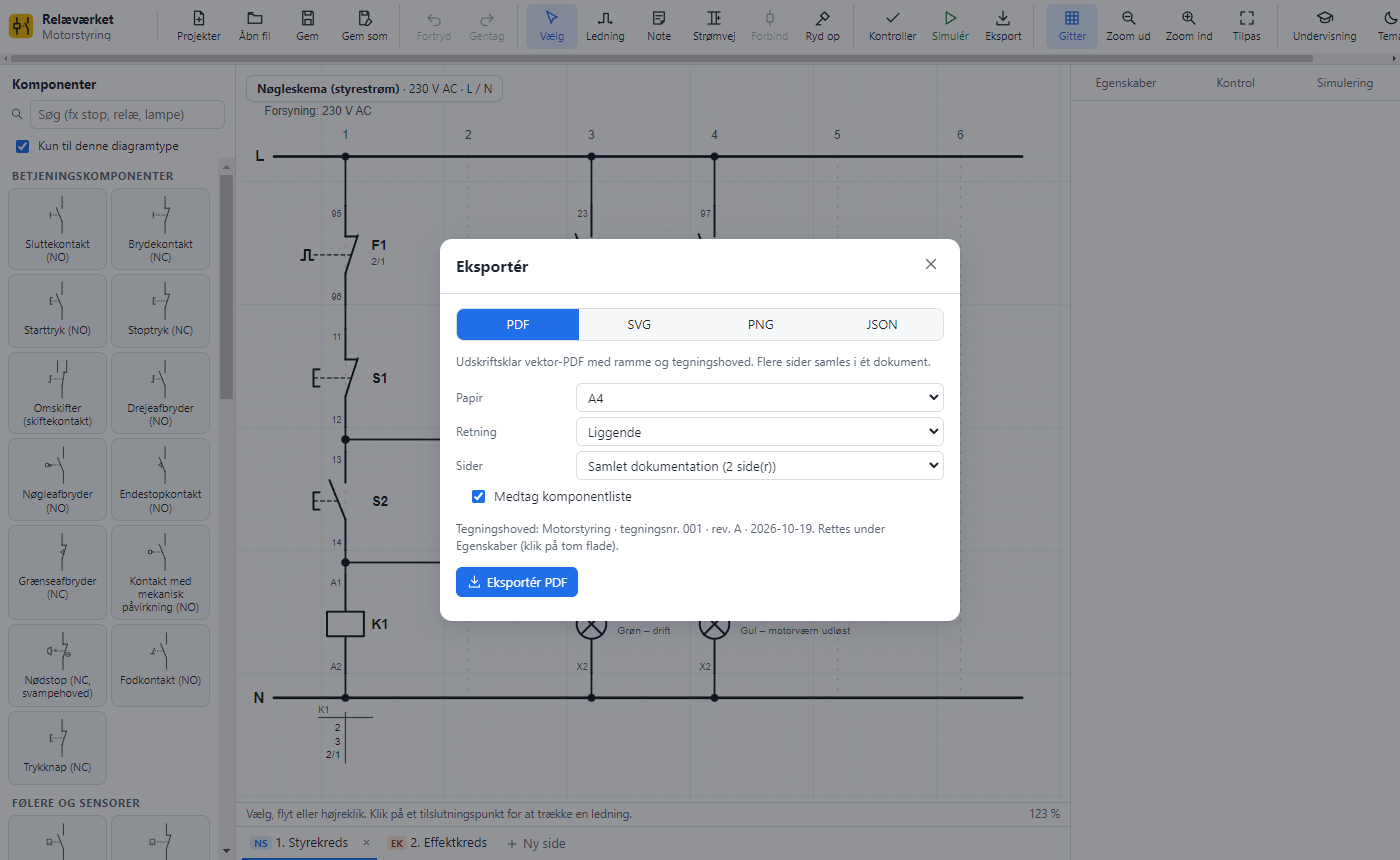

Udfyld tegningshovedet én gang. Relæværket sætter siden op, nummererer strømvejene og tilføjer krydshenvisninger mellem spoler og kontakter.
- PDF, SVG og PNG
- Nøgleskema, effektkreds og forbindelsesdiagram
- Projekter gemmes som filer, du selv ejer
Til hvem
Bygget til hele vejen fra skolebænk til tavle
Øv dig, til det sidder
Tegn opgaverne derhjemme og se med det samme, om din styring virker. Ingen ventetid på at komme ind i værkstedet.
Klar til timen
Skabeloner, opgaver med automatisk kontrol og fejlfindingsopgaver. Mere tid til vejledning og mindre til at rette.
Pæne skemaer, hurtigt
Tegn en styring til kunden eller kollegaen og afprøv logikken, før du trækker kabler.
Sådan kommer du i gang
Tre trin til din første styring
- 1
Opret en konto
Skriv din mail og vælg en adgangskode. Det er gratis, og du skal ikke installere noget.
- 2
Bekræft din mail
Klik på linket i mailen fra os. Kan du ikke finde den, så tjek uønsket post (spam). Så starter din gratis time.
- 3
Tegn og simulér
Start fra en af de 16 skabeloner, tryk på simulér og se styringen virke.
Pris
Én pris. Intet abonnement.
Prøv Relæværket gratis i en time. Kan du lide det, køber du en licens, der er din for altid. Én licens dækker browserversionen på din konto og op til 2 Windows-pc'er.
Betalingssiden kunne ikke åbnes lige nu. Der er ikke trukket penge. Prøv igen om lidt.
Relæværket
Til lærlinge, undervisere og elektrikere
25 kr.
Betales én gang
- Alle funktioner: tegn, simulér, mål og kontrollér
- Opgaver og fejlfindingsopgaver
- Eksport til PDF, SVG og PNG
- Én licens: browserversionen på din konto og op til 2 Windows-pc'er
- Licensnøglen vises med det samme og sendes på mail
Sikker betaling via Stripe
Der er ingen fortrydelsesret på digitale licenser. Prøv gratis først.
Prøv gratis
1 time med alle funktioner
- Gratis konto uden betaling
- Alle funktioner i en time, direkte i browseren
- Køb licensen i browseren, når du er klar. Så er kontoen låst op med det samme
Virker også på Mac og Chromebook
Vil du hellere have programmet på din pc? Hent til Windows. Viser Windows "Windows beskyttede din pc"? Klik på Flere oplysninger og derefter Kør alligevel.
Skole eller hold? Skriv til os, så finder vi en løsning.
Relæværket
×
ElKompas
Relæværket er udviklet i samarbejde med ElKompas, så værktøjet passer til den måde, elektrikere bliver uddannet på i Danmark.
Spørgsmål
Ofte stillede spørgsmål
Hvilke computere virker Relæværket på?
Relæværket virker i browseren på Windows-pc, Mac og Chromebook. Du logger ind på relæværket.dk/app med din konto, og du skal ikke installere noget. Det fungerer bedst med mus og tastatur i en nyere udgave af Chrome, Edge, Safari eller Firefox. Der findes også et Windows-program, som du kan installere på din pc.
Hvornår skal jeg bruge Windows-programmet i stedet?
Når du skal arbejde uden internet, fx til en eksamen, hvor internettet ikke må bruges. Browserversionen kræver internet, mens du bruger den. Windows-programmet skal kun på nettet første gang, licensen aktiveres, og virker derefter uden internet. Du henter det under Hent til Windows.
Windows advarer mig, når jeg installerer. Hvad gør jeg?
Viser Windows "Windows beskyttede din pc", så klik på Flere oplysninger og derefter Kør alligevel. Advarslen kommer, fordi programmet endnu ikke er kodesigneret.
Er tegningerne godkendt efter standarden?
Nej. Relæværket er et undervisnings- og tegneværktøj. Symbolerne er tegnet med IEC 60617 som stilreference, og kontrollen finder typiske fejl, men programmet erklærer aldrig en installation sikker eller lovlig. Kontrollér altid mod den konvention, I bruger.
Hvor præcis er simuleringen?
Simulatoren er en logisk model af styrekredsen, der viser hvordan kontakter, spoler og relæer påvirker hinanden. Den regner ikke på strøm, impedans eller spændingsfald, men på om din relæ- eller kontaktorstyring gør det, den skal.
Er det et abonnement?
Nej. Du betaler 25 kr. én gang, og licensen er din for altid. Den gælder i browseren på din konto og i Windows-programmet på op til 2 pc'er, fx skolens og din egen.
Hvordan virker den gratis prøvetime?
Opret en gratis konto i browseren og bekræft din mail. Så kan du bruge alle funktioner i en time. Tiden tæller kun, mens Relæværket er åbent og synligt i browseren. Køber du i browseren, låses kontoen op med det samme, og du fortsætter, hvor du slap.
Hvornår får jeg min licensnøgle?
Med det samme. Den vises på skærmen lige efter betalingen og sendes samtidig til din e-mail. Køber du i browseren, mens du er logget ind, er licensen allerede forbundet til din konto. Nøglen bruger du kun, hvis du også vil have Windows-programmet.
Kan jeg fortryde købet?
Nej, ikke når nøglen er leveret. Licensnøglen leveres straks efter betaling, og når du køber, giver du samtykke til det og accepterer, at fortrydelsesretten dermed bortfalder. Prøv derfor Relæværket gratis i en time, før du køber. Læs mere i handelsbetingelserne.
Kan jeg få adgang til et helt hold?
Ja. Skriv til os, så finder vi en løsning til jeres hold.
Hvad sker der med mine tegninger?
Du gemmer dine projekter som almindelige filer (.nskema) på din egen computer, både i browseren og i Windows-programmet. Filerne kan åbnes i begge, og de er dine.
Klar til at slutte kredsen?
Prøv gratis i en time. Fortsæt for 25 kr.
Hent til Windows · virker uden internet
